SPORT EXTREME PLUS

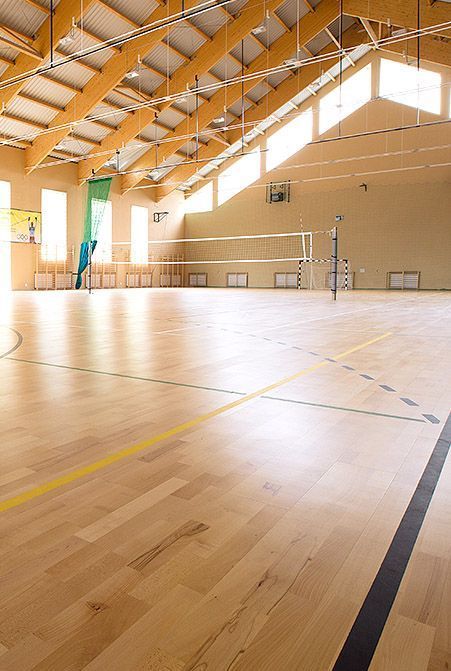

Sport Extreme Plus je športová podlaha prispôsobená na intenzívne používanie. Je určená do športových hál, kde sa vykonáva profesionálny šport, ako aj do všetkých ostatných zariadení využívaných športovcami alebo cvičiacimi deťmi.
Bezpečnosť pre aktívnych
Sport Extreme Plus je podlaha, ktorej prvoradým cieľom bola bezpečnosť jej užívateľov a kvalitatívne parametre. Funkčnosť, prirodzenosť a bezpečnosť podlahy ju predurčujú do telocviční v školách a športových hál. Vhodná „pružnosť“ Sport Extreme Plus vám umožňuje vykonávať dynamické cvičenia vo veľmi veľkej miere, čím sa znižuje riziko zranenia.
Podlaha Sport Extreme Plus spĺňa všetky náročné požiadavky stanovené pre športové podlahy európskou normou EN 14 904, čo potvrdzujú protokoly o skúškach a vyhlásenie o zhode s normou. Odolnosť, funkčnosť, možnosť montáže rôznych gymnastických pomôcok či tribún pre divákov, ako aj nenáročná starostlivosť robia športovú podlahu Sport Extreme Plus dostupnou v mnohých športoviskách takmer vo všetkých krajinách Európy.
DOSTUPNÉ TYPY ŠPORTOVEJ PODLAHY
Športové podlahy Barlinek sú vyrobené výhradne z dreva. Vrchná vrstva dosky je ušľachtilý druh tvrdého dreva – dub alebo buk, zatiaľ čo stredné vrstvy sú vyrobené z ihličnatého dreva.
ŠPORTOVÁ PODLAHA – BUK
ŠPORTOVÁ PODLAHA – DUB
Ďalšie výhody
Použitie drevených športových podláh Barlinek umožňuje použiť profesionálnu športovú podlahu so svetovými parametrami. Tento výber je zároveň spojený s ďalšími výhodami použitia prírodného dreva, teda so zachovaním správnej mikroklímy v miestnosti, vhodnou ionizáciou, estetikou a prestížou.
Športový podlahový systém Sport Extreme Plus pozostáva z:
- polyetylénová fólia s hrúbkou min. 0,2 mm
- systemu wentylacji podpodłogowej (dla hal sportowych o powierzchni powyżej 400 m2)
- systém podlahového vetrania (pre športové haly s plochou nad 400 m2 ) dištančné podložky na vyrovnanie roštu, pružné podložky s rozmermi 15 mm × 75 mm × 75 mm
- preglejkové nosníky s prierezom 18 mm × 75 mm
- OSB 3 dosky s hrúbkou 10 mm

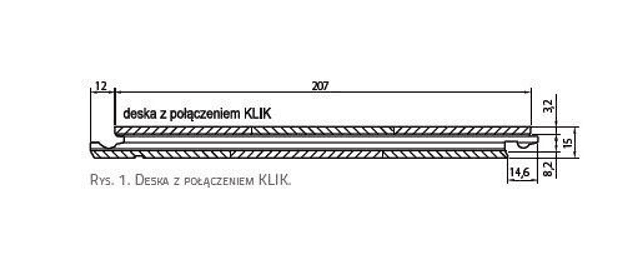

- športová trojvrstvová doska 2200 mm × 207 mm × 15 mm s Barclick spojom
Športová doska je upravená siedmimi vrstvami UV vytvrdzovaného laku s veľmi vysokým stupňom odolnosti voči oderu a poškriabaniu.
Lak je vhodný na maľovanie čiar a značiek na podlahe alebo ich nalepenie. Spodná a stredná vrstva dosky je vyrobená z ihličnatého dreva. Vrchná vrstva dosky je vyrobená z tvrdého dreva (dub alebo buk) v troch pasoch . Športová doska má triedu reakcie na oheň Cfl-s1 – spomaľovač horenia.
VLASTNOSTI DOSKY SPORT EXTREME PLUS
POŽIADAVKY NA MONTÁŽ SPORTEXTREME
Pred inštaláciou športovej podlahy skontrolujte stav poteru. Cementový poter by mal mať vlhkosť maximálne 2% a anhydritový poter 0,5%.
1. MERANIE VLHKOSTI
Meranie vlhkosti by sa malo vykonávať metódou CM alebo presnejšou metódou s odmerním hmotnosti (foto 1). Medzi dodávateľmi je najpopulárnejšou metódou meranie CM. Karbid vápnika (karbid) obsiahnutý v špeciálnej nádobe vplyvom vody vyzráža plyn – acetylén. To zase spôsobuje zvýšenie tlaku vo valci, v ktorom miešame karbid s poterom. Čím vyšší je obsah vody v potere, tým väčšia je reakcia s karbidom vápnika. Na základe výsledku zobrazeného na manometri pripevnenom na veku valca môžeme určiť stupeň vlhkosti poteru.
2. ROVINNÉ MERANIE
Ďalším krokom je meranie roviny poteru. Na podklade v dĺžke 3 m je povolená nerovnosť 3 mm. Na meranie možno použiť aj laserovú vodováhu (foto 2). Ak poter spĺňa všetky požiadavky na vlhkosť, môžeme pristúpiť k montáži športovej podlahy SportExtreme.
3. NA INŠTALÁCIU PODLAHY POTREBUJEME:
- píla na drevo
- pneumatická sponkováčká (taker), sponky 38 mm
- zvinovací meter
- laserová vodováha
- rezačka fólie, ceruzka
- skrutky do dreva 3,2 × 35 mm (voliteľné)
- montážne lepidlo alebo „tavné lepidlo“
4. IZOLÁCIA proti VLHKOSTI
Po vysávaní podlahy na podlahe zrolujeme PE fóliu ako izoláciu proti vlhkosti. Jednotlivé pásy fólie s hrúbkou min. 0,2 mm presah cca 20 cm a potom zlepiť páskou. Fóliu je potrebné previnúť aj cez steny (foto 4) a jej prebytok po položení podlahy odrezať nožom. Týmto spôsobom vytvoríme tesnú izoláciu proti vlhkosti, ktorá zabráni prenikaniu vlhkosti do drevených trámov, panelov na báze dreva a vrstvených športových dosiek
5. NOSNÁ ŠTRUKTÚRA
Po položení izolácie začneme s ukladaním nosnej konštrukcie podlahy. Táto konštrukcia je vyrobená z preglejkových nosníkov s prierezom 18 mm x 75 mm a dĺžka 2000 mm. Vlhkosť trámov by sa mala pohybovať v rozmedzí 10 +/- 2 %. Hustota preglejky by mala byť 550-750 kg/m3. Štruktúra: nepárny počet vrstiev dýhy (vonkajšia, vnútorná) zlepených močovinoformaldehydovým živicovým lepidlom, pričom vlákna susedných vrstiev prebiehajú v pravom uhle, typy dýh: breza, jelša, buk, trieda reakcie na oheň (podľa EN 13986 ): D -s2, d0.
Prvý nosník umiestnite k stene vo vzdialenosti maximálne 75 mm od osi nosníka.
Ďalšie nosníky sa kladú paralelne s osovou vzdialenosťou 500 mm. Nosníky spodnej vrstvy by mali byť vždy položené pozdĺž dlhej strany haly. Položte nosníky spodnej vrstvy pozdĺž línie. Bez akýchkoľvek mechanických spojení medzi nimi, s medzerou 2 – 3 mm.
Po položení prvej vrstvy nosníkov začneme pokladať hornú vrstvu. Osová vzdialenosť hornej vrstvy je 312,5 mm.
Nosníky hornej vrstvy sú spojené s nosníkmi spodnej vrstvy pozinkovanými sponkami dlhými 38 mm. Každé spojenie nosníkov by malo byť spojené dvoma sponkami a jednou skrutkou.
Pozdĺžne spoje nosníkov hornej vrstvy sú vyrobené sponkami. Medzi čelami trámov necháme medzeru 2-3 mm a každý trám spojíme mechanicky dvoma sponkami.
Pod takto pripravenú krížovú konštrukciu je potrebné umiestniť elastické podložky. Podložky s rozmermi 15 mm x 75 mm x 75 mm sú vyrobené z plastu s koeficientom zaťaženia Ec = 2,85 N/mm2 a hustotou 730 kg/m<sup>3</sup>. Elastické podložky by mali byť umiestnené pod spodným nosníkom v strede rozstupu medzi spojmi s nosníkmi hornej vrstvy.
Pružné podložky musia byť pripevnené k nosníku pomocou montážneho lepidla alebo polypropylénového tavného lepidla a sponiek s minimálnou šírkou 12 mm a dĺžkou 32 mm.
DÔLEŽITÉ: Spojenie nosníkov spodnej vrstvy by malo byť vždy v strede rozostupu hornej vrstvy. Medzi plochami nosníkov by mala byť ponechaná medzera 2-3 mm. V mieste spájania by mala byť vždy k susedným nosníkom pripevnená pružná podložka lepidlom a dvoma sponkami šírky minimálne 12 mm a dĺžky 38 mm.
V miestach, kde budú umiestnené tribúny pre obecenstvo a lavičky, by mal byť rošt zhutnený v súlade s projektovými pokynmi.
Pamätajte na mechanické vetranie s podlahovými plochami nad 400 m2. Na takto pripravený rošt je možné ukladať dosky OSB 3. Pri montáži dosiek meriame rovinu roštu, prípadné odchýlky vyrovnávame drevenými dištančnými podložkami.
OSB 3 dosky s hrúbkou 10 mm sa inštalujú tak, že ich dlhšie strany sú umiestnené pozdĺž nosníkov hornej vrstvy. Medzi doskami by sme mali na každej strane dosky nechať dilatačnú medzeru 2 mm.
OSB 3 doska sa pripevňuje k nosníkom vrchnej vrstvy skrutkami do dreva 3,2 x 35 mm alebo pozinkovanými sponkami s minimálnou šírkou 12 mm a dĺžkou 38 mm v rozstupe cca 200 až 300 mm. Panel by sa mal montovať na nosníky stupňovito s posunom min. 500 mm. Medzi okrajmi dosky a stenou by mala byť dilatačná medzera asi 15 mm.
6. MONTÁŽ DOSKY
Najmenej 48 hodín pred montážou športovej dosky je potrebné ju aklimatizovať v neotvorenom továrenskom balení
Sponky fixujú drážku dosky k doske vo vzdialenosti 150 až 200 mm Výsledkom bude veľmi silné spojenie.
Po položení celého radu dosiek ich spojte sponkami s OSB 3 doskou v rozstupe cca 150-200 mm. Výsledkom bude veľmi silné spojenie.
Pred inštaláciou otvoríme niekoľko balení dosiek a rozložíme vzor podlahy. To nám umožní získať estetický vzhľad podlahy.
Položte pásy dosiek zľava doprava. Dosky spájame na pozdĺžne zámky a zrážame ich dreveným dobijakom. Rovnako postupujeme aj pri spájaní dosiek na kratších lícach. Aby sme zarovnali spoj dosiek, dobijeme ich cez krátku hranu.
Pri stenách a stĺpoch musíme ponechať dilatačnú škáru cca 15 mm. Táto medzera vám umožní voľne meniť rozmery dosky pod vplyvom zmien teploty a vlhkosti. Po celoplošnom položení podlahy osadíme soklové lišty s vetracou medzerou.
Všetky ventilátory sú lištami a chránené kovovou mriežkou.

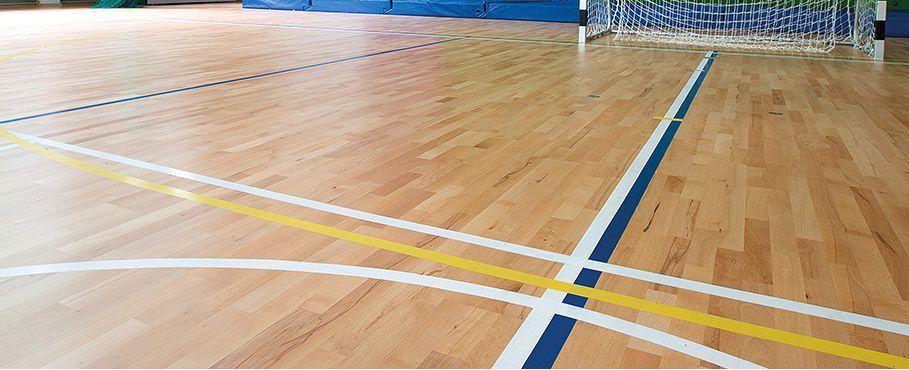

7. MAĽOVANIE ČIAR
Ďalším krokom je namaľovanie čiar na podlahe špeciálnymi farbami. Po obkreslení podľa návrhu a vyznačení čiar sa obrysy prelepia samolepiacou papierovou páskou.
Na maľovanie čiar sa používajú jedno alebo dvojzložkové polyuretánové farby na natieranie drevených povrchov.
Tieto farby sú veľmi odolné voči oderu a sú dostupné vo farbách, ktoré sú potrebné pre značenie ihrísk pre jednotlivé športové súťaže.
